帧数监控 Fraps 3.5.1

Benchmark 3DMark11 Performance

Benchmark 尘埃3 / 720p设置默认

    除此之外，主板还提供了如下的板载芯片：

主板 技嘉 Z87X-UD3H

    从测试结果上看，技嘉Z87X-UD3H主板在性能表现上的确是非常出色。在多数项目中，技嘉Z87X-UD3X的测试成绩都可以说是名列前茅。对于这样一款低调的主板，能够拥有如此的性能，着实让笔者感到惊讶。

尘埃3 101.32fps

无论是Haswell处理器还是8系列主板，笔者能够聊的话题有太多太多了。处理器方面，作为微架构革新的一代，Haswell将处理器的能效比再次提升到一个新的高度。而8系列主板众多规格的提升，让人们看到了主板接口以及插槽未来新规范的发展方向。笔者不敢说在性能上，Haswell与8系列芯片组能够做出多大的贡献，但是在Intel甚至是DIY行业未来的发展方向上看，Haswell和8系列芯片组的确做到了承上启下的作用。

    另外还有一个小设计，那就是技嘉的Dual BIOS在原来是没有状态灯的，在主板运行的过程中，用户并不知道到底是哪颗BIOS芯片在工作，所以在新的主板中，技嘉为Dual BIOS配置了小LED灯。哪颗BIOS在工作，那一颗BIOS的LED灯就会亮起。虽然一颗LED并不会增加什么成本，但是这体现了技嘉对于主板细节设计的专注。

显卡驱动 Intel核芯显卡驱动

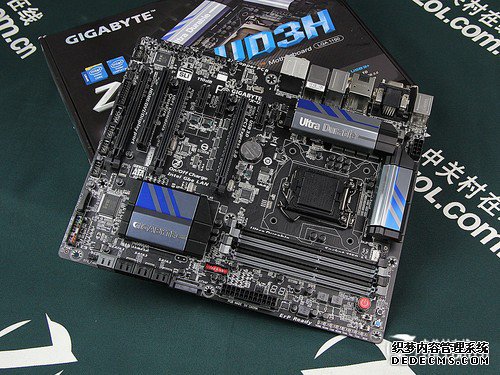

    与前几代产品一样，Z87X-UD3H采用了技嘉高端主板惯用的消光黑PCB，这与主板的包装以及整体配色都有着很好的呼应。我们都知道，技嘉的高端主板都是采用非常惹眼的橙色或者绿色等。而Z87X-UD3H这种蓝黑的配色显得就略显低调，除了不会遮盖老大哥的光芒之外，这也与Z87X-UD3H朴实无华的态度相互呼应。

技嘉产品依然是用料一流、做工精良，技嘉这次推出的8系列Z87-UD3H依然延续了技嘉一贯的超耐久技术，同时在其他方面也非常用心，BIOS界面更是非常有特色。

    首先，我们可以看到主板配备了中高端产品都会有的板载按键、Debug LED以及电压测量点。但是技嘉将这些功能放在了内存旁边而不是扩展插槽的旁边，这样在安装多块显卡的时候，这些功能仍然能够正常操作以及使用，这正是“功能不在多，好用就行”。

    技嘉Z87X-UD3H就是这样的一款主板，你认为他中庸，但是它又足够全面，你认为他被高定位的主板所掩盖，但是它的性能有足以成为闪光点。你可以将这款主板比喻成一辆平民级跑车，注重性能，舍去浮夸，保留作为主板最为本质的东西。技嘉很好地找到了主板的定位，并且做出了最为适合这个市场的产品。笔者有理由相信，这将是一款大卖的性能级Z87主板，没有之一。

    扩展插槽方面，主板拥有 3条PCI-E x16插槽，支持SLI以及CrossFire多卡互联技术，除此之外，主板还提供了3条PCI-E x1插槽以及1条PCI插槽，而PCI插槽的保留让老用户可以直接沿用老电脑的一些扩展卡，让主板的适用性大大提高。

    技嘉Z87X-UD3H搭载了Intel最新的LGA1150处理器接口，其中技嘉又将处理器接口的弹针改为15μ镀金设计，保证了电器性能。主板同时配备了4条DIMM内存插槽，可以支持双通道DDR3内存。在供电方面，由于Haswell本身对于电力的消耗并不算大，所以主板仅配备了8相供电设计。但是在PWM芯片方面，该主板仍然沿用了IR数字供电设计，这样可以保证供电电压以及电流的平稳，同时不会有很高的电能消耗。这样的设计与那些超频主板来说还是有所不同的。

Super π 1M 9.282s

系统及驱动程序
