当需要开灯时，用手触碰一下金属片P，人体感应的杂波信号电压由C2加至555的触发端，使555的输出由低变成高电平，继电器KS吸合，电灯点亮。同时，555第7脚内部截止，电源便通过R1给C1充电，这就是定时的开始。

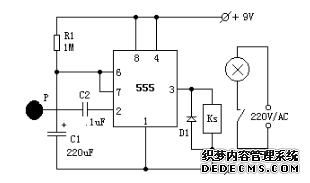

NE555应用电路图（一）：NE555触摸定时开关
成电路IC1是一片555定时电路，在这里接成单稳态电路。平时由于触摸片P端无感应电压，电容C1通过555第7脚放电完毕，第3脚输出为低电平，继电器KS释放，电灯不亮。
定时长短由R1、C1决定：T1=1.1R1*C1。按图中所标数值，定时时间约为4分钟。D1可选用1N4148或1N4001。
关注电子发烧友微信
自动操作该电路可分为三个主要部分，一个双稳锁存器，一个定时器和一个换向电路。拨动开关S3确定手动或自动模式。如上所示的电路被绘制在自动位置，并操作如下。双稳态内置Q1和Q2以及相关电路和控制继电器的A/2左右。S1用于打开窗帘和S2，关闭窗帘。在上电，简要正脉冲加到Q2的通过C2的基极。第2季将在，并激活继电器A/2。C3和R4的网络形成用于中继一低电流保持电路。继电器A/2是一个12V继电器与500欧姆的线圈。它需要稍微减流动比它操作它，保持它通电。一旦继电器已动作时，通过线圈的电流是由R4减少，节省电力消耗。当Q2关断，C3将被解除，但在Q2被激活（无论是在开关电源或按S1），电容C3将通过继电器线圈充电非常迅速。初始充电电流足以激发通过R4继电器和电流足以使其保持通电。
有趣有料的资讯及技术干货
下载发烧友APP
[导读] 本文主要介绍了十一款经典NE555应用电路图详解，方案三中的水开报警器由温度控制电路、低频振荡电路和高频振荡电路等三部分组成。RP、RT和VT1组成温度控制电路。由IC1、R2、R3、C1组成的低频振荡电路，其强制复位端④脚受VT1控制。IC2、R4、R5、C2等组成的高频震荡器，其强制复位端④脚受IC1控制。当水温达到一定温度时，RT阻值变小，VT1截止，IC1④脚为高电平，IC1开始振荡，输出低频脉冲，调制IC2组成的高频振荡器工作，发出滴-滴声。
本文导航
打造属于您的人脉电子圈
关键词：NE555继电器
锁定最新课程活动及技术直播
NE555应用电路图（三）：NE555水开报警器水开报警器由温度控制电路、低频振荡电路和高频振荡电路等三部分组成。RP、RT和VT1组成温度控制电路。由IC1、R2、R3、C1组成的低频振荡电路，其强制复位端④脚受VT1控制。IC2、R4、R5、C2等组成的高频震荡器，其强制复位端④脚受IC1控制。当水温达到一定温度时，RT阻值变小，VT1截止，IC1④脚为高电平，IC1开始振荡，输出低频脉冲，调制IC2组成的高频振荡器工作，发出滴-滴声。
1
该电路使用晶体管，集成电路和一个继电器的混合物，并且用于自动地打开和关闭的一对帘。使用开关S3还允许手动控制，使窗帘，网页游戏私服，只留部分打开或关闭。该电路控制一个连接到一个简单的滑轮机构的马达，以移动窗帘。
当电容C1上电压上升至电源电压的2/3时，555第7脚道通使C1放电，使第3脚输出由高电平变回到低电平，继电器释放，电灯熄灭，定时结束。
关注发烧友课堂

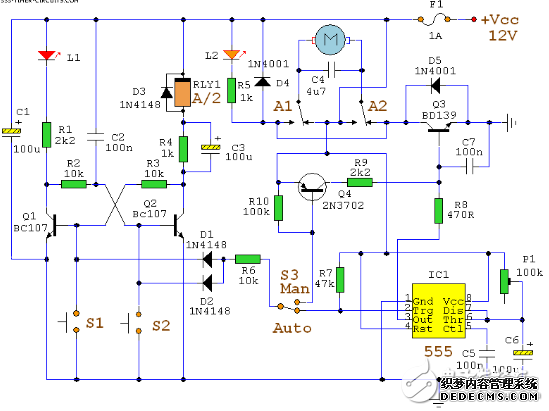

NE555应用电路图（二）：NE555自动窗帘电路
